三端稳压器电性能测试

三端稳压器主要包括两种，一种输出固定电压，称为固定输出三端稳压器；另一种输出可调电压，称为可调输出三端稳压器。两种稳压器基本原理相同，均采用串联型稳压电路。在线性集成稳压器中，由于三端稳压器只有三个引出端子，具有外接元件少、使用方便、性能稳定、价格低廉等优点，因而得到广泛应用。

评价

服务内容

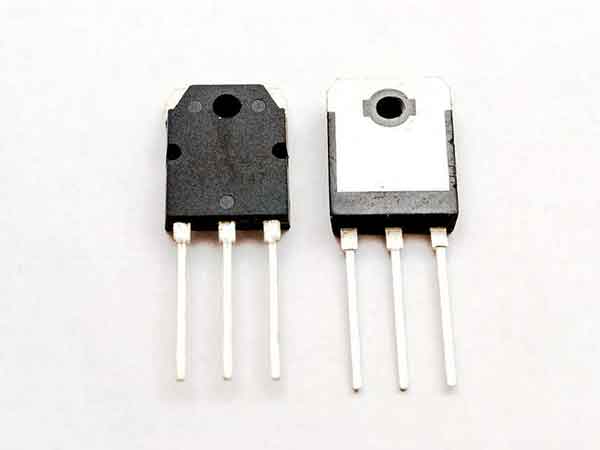

三端稳压器是一种具有三只引脚的直流稳压集成电路，其功能是将输入端的直流电压稳压后输出一定值的直流电压。一般来说，三端稳压器输入端的电压可能会发生偏高或偏低的变化，但都不影响输出侧的电压值，只要输入侧电压在三端稳压器的承受范围内，则输出侧均为稳定的数值，这也是三端稳压器最突出的功能特性。

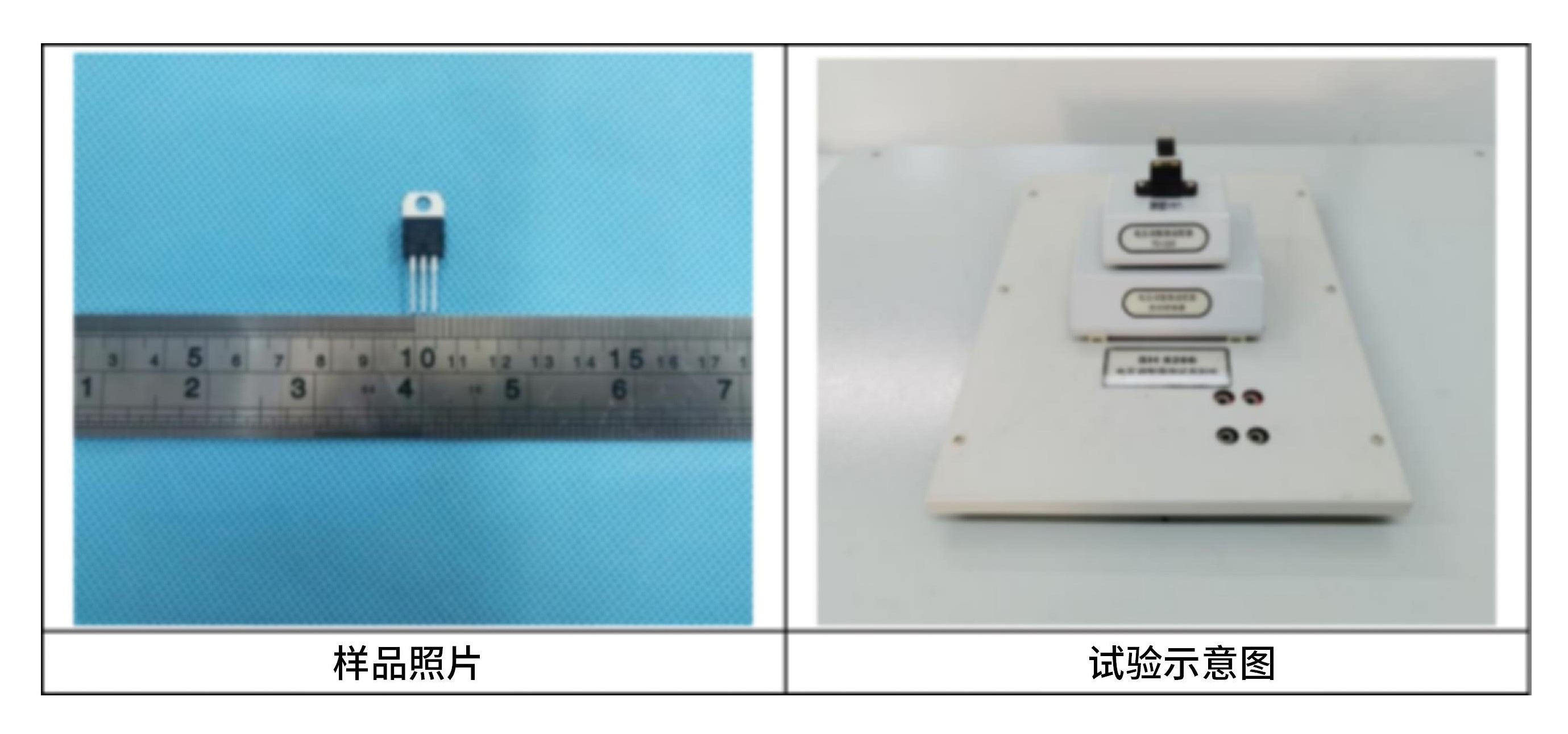

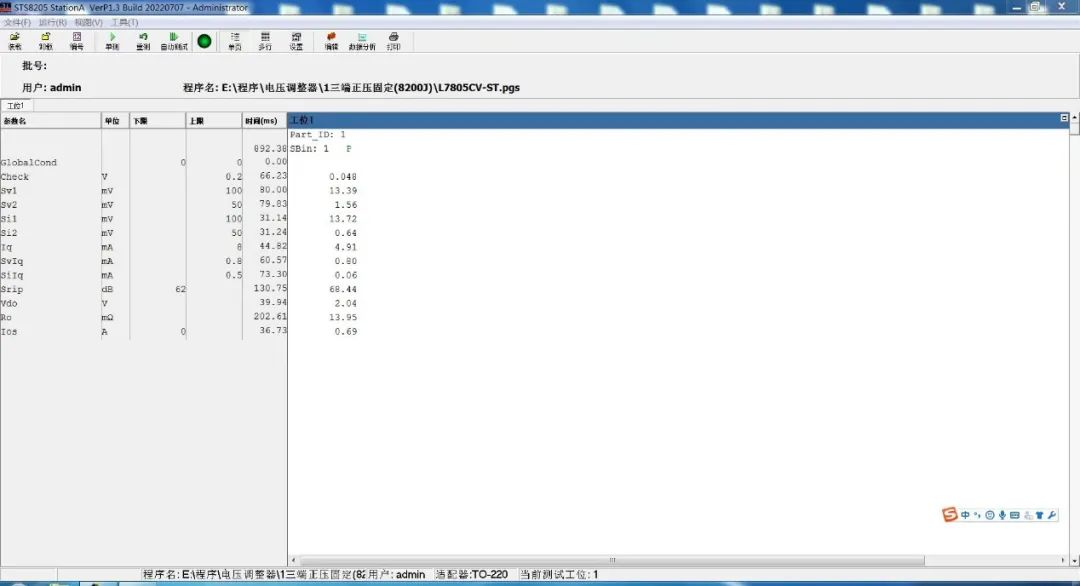

广电计量配备华峰测控的STS8205混合集成电路测试系统，可开展三端稳压器测试。

服务范围

A/D转换器、D/A转换器、模拟开关、运算放大器（含功率运放）、电压比较器、电源管理器件（电压调整器、多端智能稳压器、精密电压基准、脉宽调制器PWM、DC转换控制电路、电源监控电路等）、数字电位计、驱动电路、收发器、压频/频压转换器、采样保持器、电压跟随器、时基电路、达林顿阵列等模拟与混合类器件。

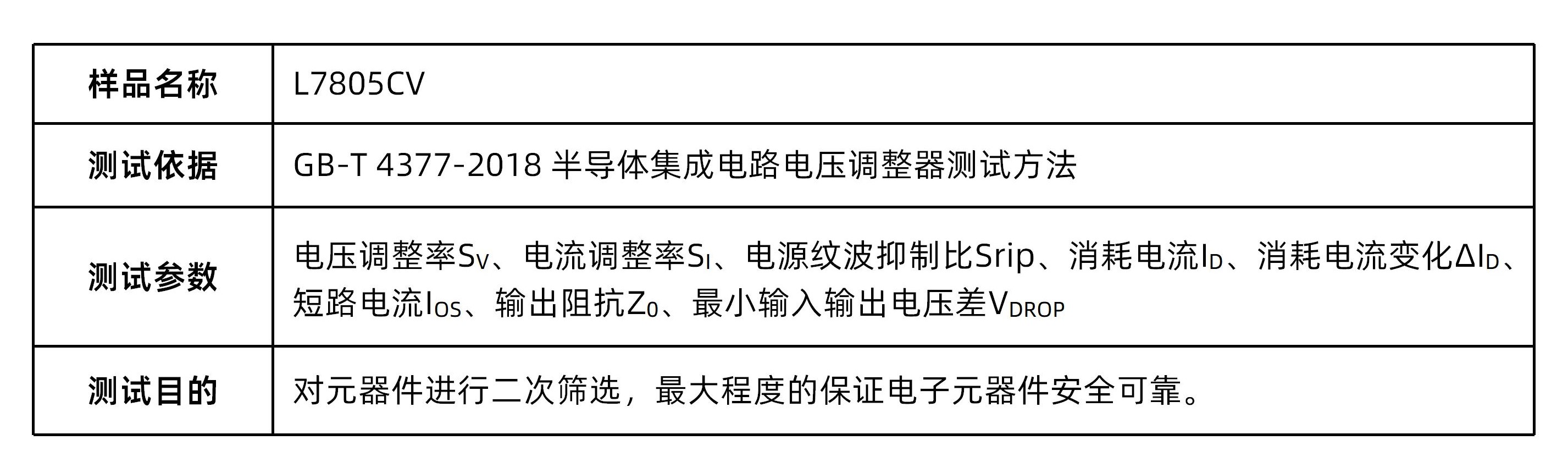

检测项目

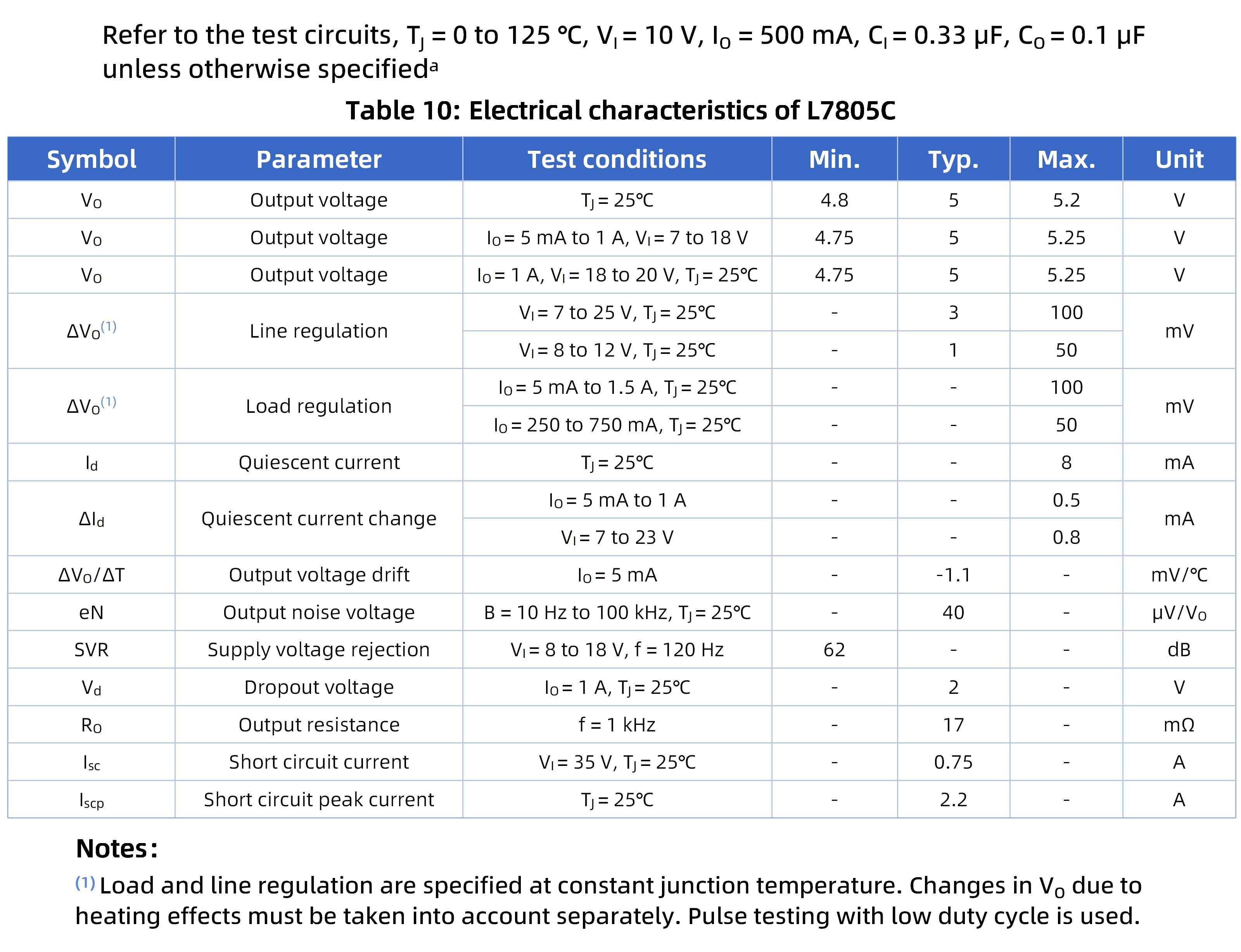

指标	内容
输出电压	正常工作时在规定输入电压和输出电流下的输出端电压。
电压调整率（线性调整率）	当输出电压和环境温度保持不变时，由于输入电压变化引起输出电压的变化量。
电流调整率（负载调整率）	当输入电压和环境温度保持不变时，由于输出电流变化引起输出电压的变化量。
静态电流（消耗电流）	在规定输入电压和输出电流下，器件所消耗的静态工作电流。
静态电流（消耗电流）随电压变化	当输出电压和环境温度保持不变时，由于输入电压变化引起静态电流的变化量。
静态电流（消耗电流）随电流变化	当输入电压和环境温度保持不变时，由于输出电流变化引起静态电流的变化量。
纹波抑制比	当输入输出条件保持不变时，输入的纹波电压峰 - 峰值与输出的纹波电压峰 - 峰值之间的比值。
最小输入输出电压差	保证正常工作的条件下，输入电压与输出电压之间的最小电压差值。
输出短路电流	在规定输入电压下，输出端短路时的电流。
输出极限电流	在规定输入电压下，输出电压从正常状态到短路状态过程中的最大电流。
输出阻抗	在规定输入电压和输出电流下，当输出端加上给定频率的交流电源时，所测得的交流电压与交流电流之间的比值。
