服务内容

电动汽车水密性性能测试与项目管理流程

一、样车的基本信息（整车及其他参数）收集，充分了解样车的设计开发计划、车型平台、车型尺寸、对标车型、客户群里等。

二、样车的试验设置，分DV、VP、TT、PP与MP阶段，根据每个阶段的试验要求设定试验计划。

三、根据试验计划，按规范要求在计划时间内完成各个阶段所要求的测试内容，记录问题、分析与解决问题，通过一致性性能验收。

四、交付试验报告与项目管理报告。

电动汽车水密性性能测试常见内容：

整车淋雨试验

在带倾斜台的淋雨房中，把经过白车身气密及整车气密检测、静态和动态检查并拆除内饰件后的样车，按照规范要求的工况进行淋雨试验，观测并记录每个工况下乘客舱和行李舱的漏水、进水问题，车辆不得出现功能损失和性能下降。根据试验数据对试验结果进行判定，如有漏水或进水，则需分析与解决问题，直至一致性性能验收交付。

整车涉水试验

在规定尺寸范围的水池中，把经过静态、动态检查并拆除内饰件后的样车，按照规范要求的工况进行涉水试验，观测并记录每个工况下乘客舱和行李舱的漏水、进水问题，测绝缘电阻，车辆不得出现功能损失和性能下降，每个工况后需进行变速箱油液提取并送检。根据试验数据对试验结果进行判定，如有漏水或进水，则需分析与解决问题，直至一致性性能验收交付。

整车高压洗车试验

在配备水龙头和高压冲洗设备的场所，把经过静态、动态检查并拆除内饰件后的样车，按照规范要求的步骤进行高压冲洗试验，观测并记录每个工况下乘客舱和行李舱的漏水、进水问题，检查外饰件是否有脱落，车辆不得出现功能损失和性能下降。根据试验数据对试验结果进行判定，如有漏水或进水，则需分析与解决问题，直至一致性性能验收交付。

密封条洗车试验

在具备高压清洗试验设备和商业自动洗车设备的场所，把经过静态、动态检查并卸下车辆上必要部件后的样车，按照规范要求的步骤进行高压清洗测试、商业自动洗车测试，观察是否有水浸入到汽车内部，检查所有外部密封区或阻止水进入汽车内部的能力，以及是否泄漏到外部安装的设备（例如外部照明子系统）中，检查高压清洗机或自动洗车机的刷子对车的损坏，评估漏水以及因清洗车辆而对外部或车身造车的损坏。根据试验数据对试验结果进行判定，如有浸水或漏水，或清洗后车身或外部零件有损坏，则需分析与解决问题，直至一致性性能验收交付。

整车开闭件喷淋试验

在具备带喷头水管的场所，在天气良好（不得下雨或刮风）的情况下，把经过车辆表面检查并卸下车辆伪装的样车，按照规范要求的对侧面、天窗、尾门或行李箱盖进行喷淋试验，观察是否有水浸入到汽车内部。根据试验数据对试验结果进行判定，如有浸水或漏水，则需分析与解决问题，直至一致性性能验收交付。

整车喷淋冰冻试验

在具备喷淋室（35mm/min）或淋雨室和整车环境舱（-60℃~60℃）的场所，把经过静态、动态检查并放置车库8小时以上且动力电池充满电的样车，按照规范要求的步骤进行预冷冻、喷淋、环境舱冰冻、静、动态评估，检查结束后将车停在一个干燥温暖的车库里进行融化与干燥。根据试验数据对试验结果进行判定，如车辆有出现功能损失和性能下降，则需分析与解决问题，直至一致性性能验收交付。

白车身浸水试验

在具备一定尺寸蓄水池或起重装置（调节白车身浸水深度））的场所，把经过静态检查的白车身，按照规范要求进行浸水试验，观测并记录白车身进、漏水情况。根据测试数据对试验进行评判，如白车身有进、漏水问题，则需分析与解决问题，直至一致性性能验收交付。

整车尘土浸入试验

整车尘土浸入试验分为主观试验和客观试验两部分，主观试验要求在带灰尘的碎石路试验场，在天气晴朗、风速建议≤3m/s的情况下，把经过静、动态检查并拆除相关内饰件的样车，按照规范要求进行单车驾驶试验200km，前车扬尘污染试验50km，检查车身各区域的灰尘浸入情况并拍照。根据测试数据对试验进行评级判断，如有问题，则需分析与解决问题，直至一致性性能验收交付。

客户试验方法则参见QC/T 646.1-2000汽车粉尘密封性能试验之粉尘洞法。

整车泥浆试验

在具备整车泥浆池的试验场，把经过静态、动态检查的样车，按照规范要求的工况进行泥浆试验，观测并记录漏水/脱落情况、将功能失效、性能下降情况记录与试验报告，记录底盘敏感部件的通气孔被泥浆覆盖情况。根据测试数据对试验进行评判，如有问题，则需分析与解决问题，直至一致性性能验收交付

服务范围

电动汽车水密性性能测试，包括：整车淋雨、涉水、上海地方法规涉水、整车高压洗车、密封条洗车、整车开闭件喷淋、整车喷淋冰冻、白车身浸水、整车尘土浸入、整车泥浆试验等。

检测标准

GB 18384-2020	电动汽车安全要求
GB 38031	电动汽车用动力蓄电池安全要求
GB/T 19596	电动汽车术语
QC-T 476-2007	客车防雨密封性限值及试验方法
GB/T 4208-2017	外壳防护等级（IP代码）
QC-T 646.1-2000	汽车粉尘密封性试验粉尘洞法
客户企标	整车淋雨试验规范
客户企标	整车涉水试验规范
客户企标	上海地方法规涉水试验规范
客户企标	整车高压洗车试验规范
客户企标	密封条洗车试验-含模拟高压手工冲洗
客户企标	整车开闭件喷淋试验规范
客户企标	整车喷淋冰冻试验规范
客户企标	白车身浸水试验规范
客户企标	整车尘土浸入试验规范
客户企标	整车泥浆试验规范

检测项目

类型	检测项目
整车水密性试验	整车淋雨、整车涉水、上海地方法规涉水、整车高压洗车、密封条洗车、整车开闭件喷淋、整车喷淋冰冻、白车身浸水、整车尘土浸入、整车泥浆试验等

相关资质

CNAS、CMA

测试周期

每个阶段1月~2月，整个项目持续时间可到1.5年。

服务背景

为什么要做此测试？

车辆设计或使用寿命要求10年或15万英里，在此预期使用寿命内，车辆需要在规范所要求的操作条件和环境下，执行其所设置的试验，验证各种模拟环境下的水密性性能表现，以完成车型的水管理性能开发工作，达成产品性能和品质目标。

我们的优势

广电计量积累了丰富的民用汽车可靠性与环境试验经验，具备民用整车大部件的试验潜力。自2021年1月份以来，经过一年多在电动汽车水密性性能测试方面的持续投入与开发，已经在武汉实验室建立了整车淋雨室，结合自有大型整车环境舱和水密性测试设备，再加上合作单位的涉水池、泥浆池、粉尘洞等，现在可以完成一整套电动汽车水密性性能测试。因在整车水密性测试项目上已经积累了丰富的经验，广电计量现在可以承接整车水密性测试、过程问题解决以及一致性性能验收交付形成闭环的完整项目。

场地与设备介绍

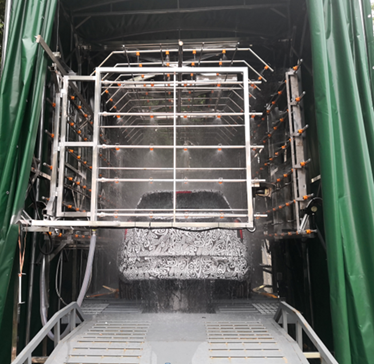

淋雨室： 1.    最大淋雨量：105mm/min, 6个面 0.5~30mm/min，薄雾最小3mm/min; 2.    倾斜台承重: ≥3.5T，轴距：3.5m，满足各种类型SUV、轿车； 3. 总工况：可完成10工况，倾斜角度0~15°。

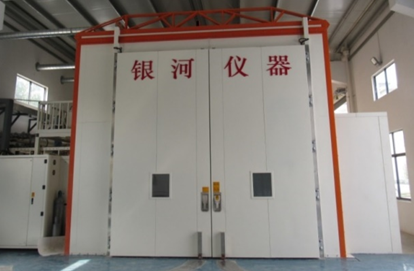

整车环境舱： A、8000(D)×5000(W)×5000(H) （200m3） B、4000(D)×5000(W)×5000(H) （100m3） C、7000(D)×5000(W)×5000(H) （175m3） 温度范围： －60℃～＋100℃； 湿度范围：30%RH～98%RH； 温变速率：2℃/min（-55℃～85℃）。

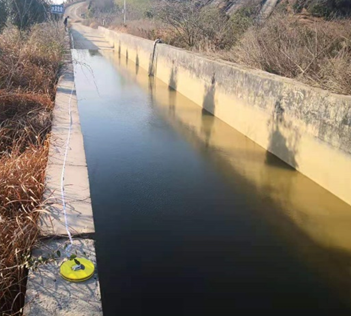

涉水池： 1. 宽度: 5.5m； 3.    有效长度: 40m。

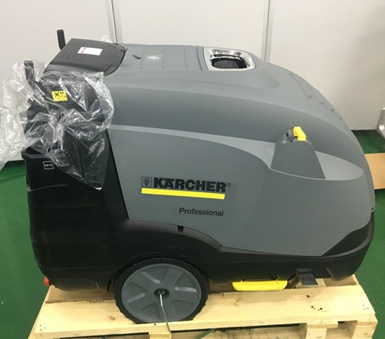

高压清洗机： 1. 压力：50~250bar； 2. 温度：常温~150℃（蒸汽）； 3. 水流量：600~1200L/h。

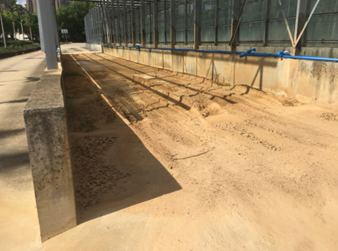

泥浆池： 1.泥浆池尺寸：30m×4.5m×0.3m（长×宽×深）； 2.泥浆配比：红土：水。

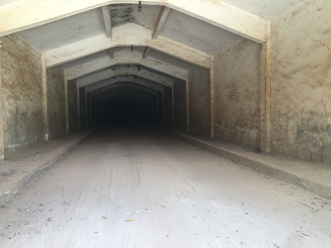

粉尘洞： 1.粉尘洞尺寸：长50m X宽6m； 2.尘粒规格：300目/in2以上； 3.粉尘浓度：150~300mg/m3。
