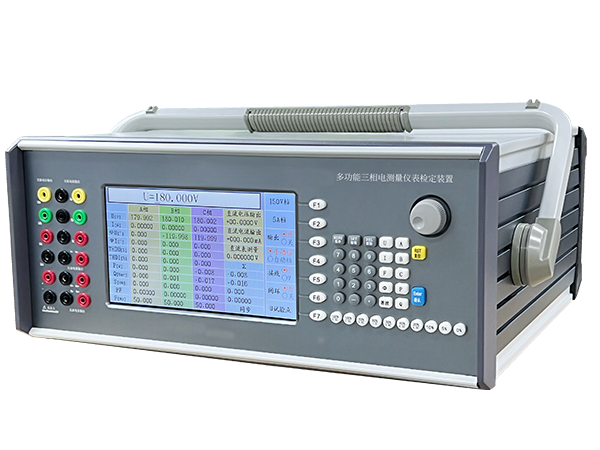

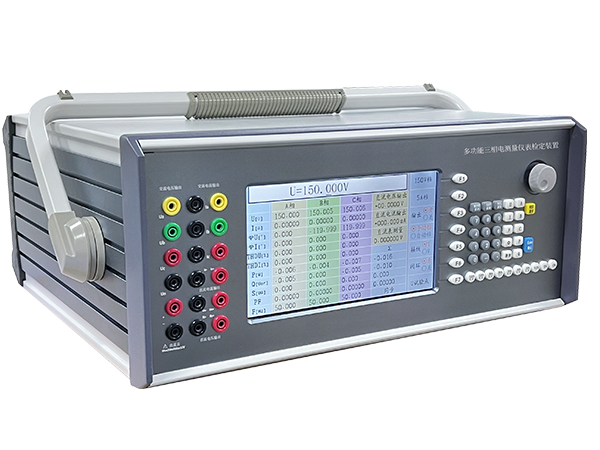

多功能三相电测量仪表检定装置
SF6320多功能三相电测量仪表检定装置主要针对三相类电测仪表、三相电能表、三相功率分析仪的全方位的检定而推出的一款多功能仪器。
价格： ￥ 168000
您已选择：1 份
评价
产品介绍
多功能三相电测量仪表检定装置是针对单相/三相电测量仪表的全方位检定而推出的一款产品。设备符合国家相关计量规程及电力行业标准，运用了高速16位A/D转换技术、数字信号处理算法、数字合成技术、数字控制技术和脉宽可调放大技术，集交直流电压源、交直流电流源、谐波源、相位源、电能功率脉冲等于一体。源输出部分采用数字合成技术、数字控制技术和脉宽可调节放大技术，将内部数字合成的正弦信号，放大成为三相独立的电流和电压输出，不受外部供电电源的影响，具有较高的放大效率和优良的输出自动调节、跟踪功能。适用于检定和校准功率分析仪、三相指示仪表、盘表、三相变送器、三相电能表、交流采样装置。
性能特点
电压最大输出720V，电流最大输出30A。
标准源所有输出均采用优越闭环，准确度0.02级。
可单独任意设置每⼀相的频率。
具有程控功能，自带标准协议库；支持模板式配置、可用户自定义协议。
主要技术指标
| 指标 | SF6320 |
| 交流电压输出 |
量程：15V、30V、75V、150V、300V、600V(选配1000V) 调节范围：0%~120%RG 调节细度：0.002%RG 准确度：0.03%RD+0.02%RG(选配0.012%RD+0.008%RG) 稳定度：0.01%/2min 失真度：≤0.2% 输出负载：每相40VA |
| 交流电流输出 |
量程：50mA、200mA、1A、5A、10A、25A （选配35A） 调节范围：0%~120%RG 调节细度：0.002%RG 准确度：0.03%RD+0.02%RG(选配0.012%RD+0.008%RG) 稳定度：0.01%/2min 失真度：≤0.2% 输出负载：每相40VA |
| 谐波输出 |
谐波次数：2~37次(可选配2~100次) 谐波幅度：0~40% 谐波相位：0°~359.999° 准确度：0.1% |
| 交流源相位 |
范围：0~359.999° 调节细度：0.01° 准确度：0.05° |
| 功率因数 |
调节范围：-1~0~+1 分辨率：0.0001 准确度：0.05% |
| 交流源频率 |
范围：30~100Hz 调节细度：0.001Hz 准确度：0.005Hz |
| 直流电压输出 |
量程：75mV、200mV、1V、10V、75V、150V、300V、600V(选配1000V) 调节范围：0%~120%RG 调节细度：0.002%RG 准确度：0.03%RD+0.02%RG(选配0.012%RD+0.008%RG) |
| 直流电流输入 |
量程：1mA、10mA、20mA、100mA、200mA、400mA、1A、5A、25A 调节范围：0%~120%RG 调节细度：0.002%RG 准确度：0.03%RD+0.02%RG(选配0.012%RD+0.008%RG) |
| 电能脉冲 | 2路输入和2路输出 |
| 直流表 |
电压量程：±10V、±5V、±2.5V 电流量程：±20mA、±10mA、±5mA、±1mA 准确度：0.02%RG(选配0.01%RG) |
| 环境条件 |
工作电源：220V±15% 环境温度：0°C~40°C 相对湿度：≤85% |
| 尺寸与重量 |
主机：<20Kg 尺寸：486mm×200mm×432mm（长×高×宽） |
产品应用
用于校准和检定各种电量变送器、指示仪表、交流采样装置、交流电压表、直流电压表、交流电流表、直流电流表、电流互感器、相位表、功率因数表、功率分析仪、功率记录仪、功率变送器、无功功率表、瓦特表（三线或四线）、交流电能表等仪器仪表。
产品货期
3个月
产品质保期
1年
产品包装清单
主机*1、电源线*1、测试线*1、使用说明书*1
