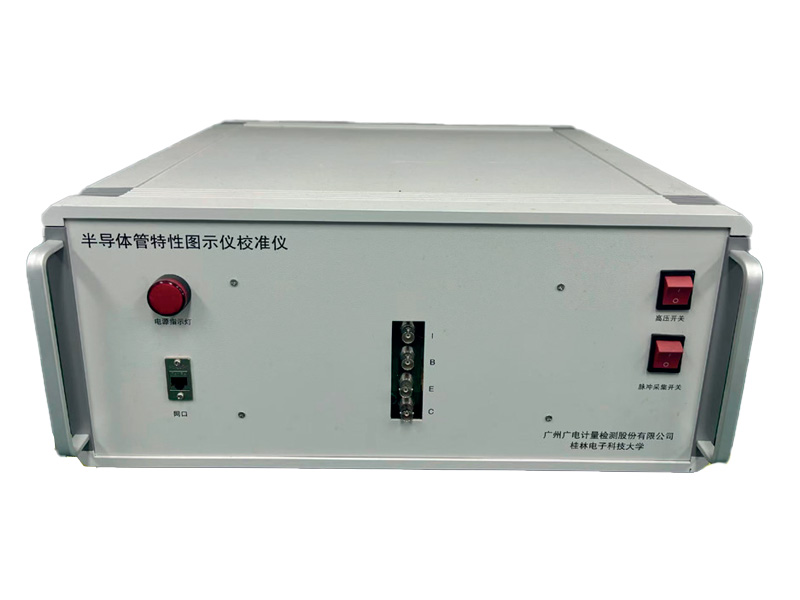

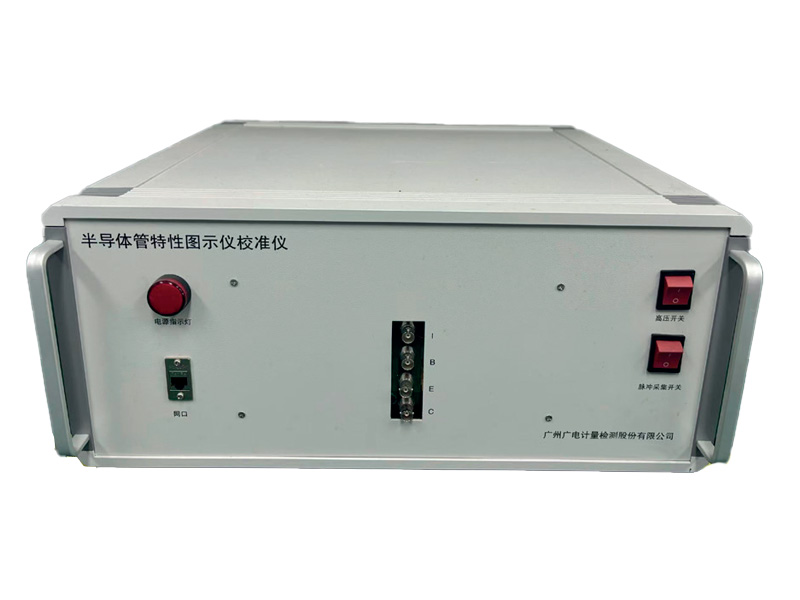

图示仪校准仪CTC 2301A
CTC 2301A半导体管特性图示仪校准仪，由集电压源、电流源、阶梯源、阶梯归一化电路等关键电路组成，是计量晶体管特性图示仪、智能图示仪、半导体管特性图示仪等各类型图示仪的主要标准器。
评价
主要应用
- 依据JJF 1236-2010 半导体管特性图示仪校准规范
- 计量特性：校准信号（直流电压、矩形脉冲信号）、Y轴部分（集电极电流偏转系数、集电极电流倍数、基极电压偏转系数、二极管反向电流偏转系数、外接偏转系数）、X轴部分（集电极电压偏转系数、集电极电压倍率、二极管电压偏转系数、基极电压偏转系数、外接偏转系数）、阶梯部分（阶梯电流、阶梯电压）
计量特性
● Vc电压
| 设定值 | 最大允许误差 | 负载电流 | 设定值 | 最大允许误差 | 负载电流 | |
| 0.1V | ±（0.1%＋400µV） | ≤5mA | 10V | ±（0.1%＋20mV） | ≤5mA | |
| 0.2V | ±（0.1%＋600µV） | ≤5mA | 20V | ±（0.1%＋40mV） | ≤5mA | |
| 0.5V | ±（0.1%＋1mV） | ≤5mA | 50V | ±（0.1%＋100mV） | ≤5mA | |
| 1V | ±（0.1%＋2mV） | ≤5mA | 100V | ±（0.1%＋200mV） | ≤2mA | |
| 2V | ±（0.1%＋4mV） | ≤5mA | 200V | ±（0.1%＋400mV） | ≤2mA | |
| 5V | ±（0.1%＋10mV） | ≤5mA | 500V | ±（0.1%＋1V） | ≤2mA | |
| 1000V | ±（0.1%＋2V） | ≤2mA |
● VB电压
| 设定值 | 最大允许误差 | 负载电流 | 设定值 | 最大允许误差 | 负载电流 | |
| 0.1V | ±（0.1%＋400µV） | ≤5mA | 2V | ±（0.1%＋4mV） | ≤5mA | |
| 0.2V | ±（0.1%＋600µV） | ≤5mA | 5V | ±（0.1%＋10mV） | ≤5mA | |
| 0.5V | ±（0.1%＋1mV） | ≤5mA | 10V | ±（0.1%＋20mV） | ≤5mA | |
| 1V | ±（0.1%＋2mV） | ≤5mA | 20V | ±（0.1%＋40mV） | ≤5mA |
● Y 校准电压
| 测量值 | 最大允许误差 | 负载电流 | 测量值 | 最大允许误差 | 负载电流 | |
| 0.1V | ±（0.1%＋400µV） | ≤5mA | 0.6V | ±（0.1%＋1.2mV） | ≤5mA | |
| 0.2V | ±（0.1%＋600µV） | ≤5mA | 0.7V | ±（0.1%＋1.4mV） | ≤5mA | |
| 0.3V | ±（0.1%＋800µV） | ≤5mA | 0.8V | ±（0.1%＋1.6mV） | ≤5mA | |
| 0.4V | ±（0.1%＋800µV） | ≤5mA | 0.9V | ±（0.1%＋1.8mV） | ≤5mA | |
| 0.5V | ±（0.1%＋1mV） | ≤5mA | 1V | ±（0.1%＋2mV） | ≤5mA |
● Ic电流
| 设定值 | 最大允许误差 | 负载电压 | 设定值 | 最大允许误差 | 负载电压 | |
| 10µA | ±（0.1%＋30nA） | ≤5V | 10mA | ±（0.1%＋20µA） | ≤5V | |
| 20µA | ±（0.1%＋40nA） | ≤5V | 20mA | ±（0.1%＋40µA） | ≤5V | |
| 50µA | ±（0.1%＋100nA） | ≤5V | 50mA | ±（0.1%＋100µA） | ≤5V | |
| 100µA | ±（0.1%＋200nA） | ≤5V | 100mA | ±（0.1%＋200µA） | ≤5V | |
| 200µA | ±（0.1%＋400nA） | ≤5V | 200mA | ±（0.1%＋400µA） | ≤5V | |
| 500µA | ±（0.1%＋1µA） | ≤5V | 500mA | ±（0.1%＋1mA） | ≤5V | |
| 1mA | ±（0.1%＋2µA） | ≤5V | 1A | ±（0.3%＋2mA） | ≤2V | |
| 2mA | ±（0.1%＋4µA） | ≤5V | 2A | ±（0.3%＋4mA） | ≤2V | |
| 5mA | ±（0.1%＋10µA） | ≤5V | 5A | ±（0.3%＋20mA） | ≤2V | |
| 10A | ±（0.3%＋40mA） | ≤2V |
● 阶梯电压变换
| 设定值 | 最大允许误差 |
| 2V/阶 | ±（0.1%＋4mV/阶） |
| 1V/阶 | ±（0.1%＋2mV/阶） |
| 0.5V/阶 | ±（0.1%＋1mV/阶） |
| 0.2V/阶 | ±（0.1%＋0.4mV/阶） |
| 0.1V/阶 | ±（0.1%＋0.2mV/阶） |
| 50mV/阶 | ±（0.1%＋0.1mV/阶） |
| 20mV/阶 | ±（0.1%＋40µV/阶） |
| 10mV/阶 | ±（0.1%＋40µV/阶） |
● 阶梯电流变换
| 设定值 | 最大允许误差 | 设定值 | 最大允许误差 | |
| 0.1µA/阶 | ±（1.0%＋2nA/阶） | 0.2mA/阶 | ±（0.1%＋0.4µA/阶） | |
| 0.2µA/阶 | ±（0.5%＋2nA/阶） | 0.5mA/阶 | ±（0.1%＋1µA/阶） | |
| 0.5µA/阶 | ±（0.5%＋5nA/阶） | 1mA/阶 | ±（0.1%＋2µA/阶） | |
| 1µA/阶 | ±（0.3%＋5nA/阶） | 2mA/阶 | ±（0.1%＋4µA/阶） | |
| 2µA/阶 | ±（0.3%＋8nA/阶） | 5mA/阶 | ±（0.1%＋10µA/阶） | |
| 5µA/阶 | ±（0.3%＋10nA/阶） | 10mA/阶 | ±（0.1%＋20µA/阶） | |
| 10µA/阶 | ±（0.1%＋20nA/阶） | 20mA/阶 | ±（0.1%＋40µA/阶） | |
| 20µA/阶 | ±（0.1%＋40nA/阶） | 50mA/阶 | ±（0.1%＋0.2mA/阶） | |
| 50µA/阶 | ±（0.1%＋0.1µA/阶） | 100mA/阶 | ±（0.1%＋0.4mA/阶） | |
| 0.1mA/阶 | ±（0.1%＋0.2µA/阶） | 200mA/阶 | ±（0.1%＋0.8mA/阶） |
● 偏差表
- 调节范围：±10%
- 环境温度：0℃～35℃
- 相对湿度：≤70%
- 供电电压：220V±22V，50Hz±1Hz
