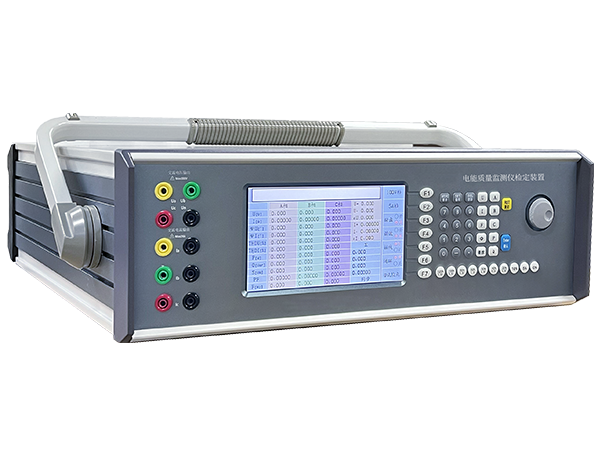

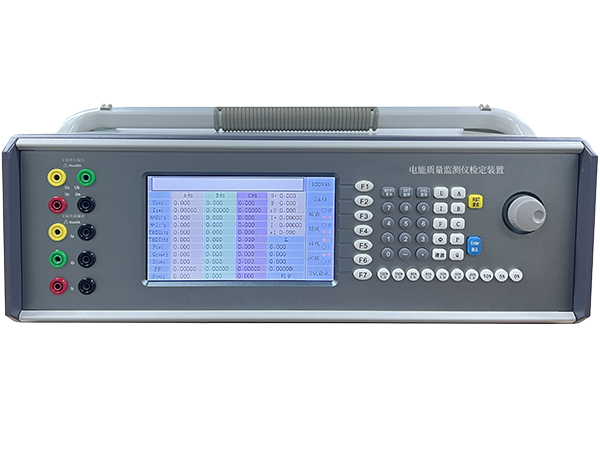

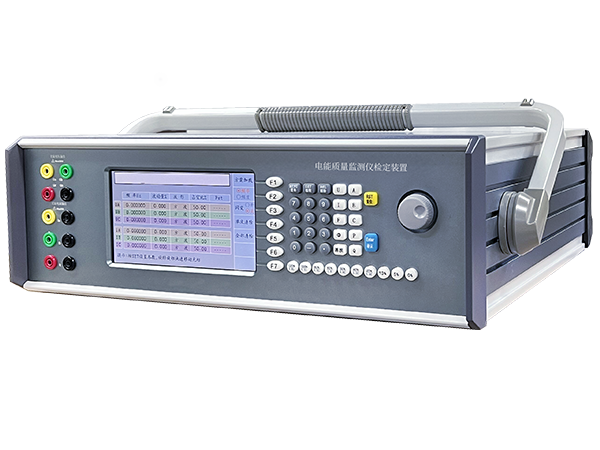

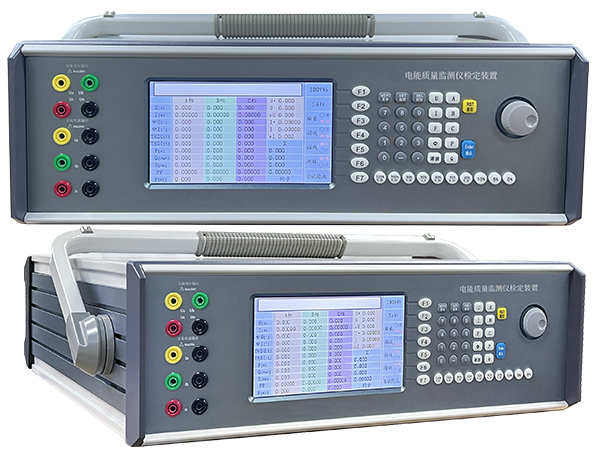

产品介绍
设备根据QGDW1650.4电能质量监测技术规范中第4部分：电能质量监测终端检验、IEC61000-4-15GB/Tl4549-1993、GB/T12326-2008、GB/T15543-2008、GB/T18481-2001、GB/T15945-2008、GB/Tl9862-2005、DL/T1028-2006等规程研发制造。采用最新电子技术，源、表一体结构。
测量部分的工作原理以高速16位A/D转换技术和数字信号处理器(DSP)技术为核心。源输出部分采用数字合成技术、数字控制技术和脉宽可调节放大技术，将内部数字合成的正弦信号，放大成为多相独立的电流和电压输出，不受外部供电电源的影响，并具有很高的放大效率和具有优良的输出自动调节、跟踪功能。所受负载影响较小、可根据所接负载自动调节输出、保证输出恒稳；具备在正常输出状态下，电流回路被开路和电压回路被短接时的自动保护功能；外部供电电源意外掉电，不输出尖峰电压等过渡过程。适用于电力、计量、铁路、工矿企业科研院所等单位的质检、计量及仪表维修。
产品特点
标准输出带记忆功能，可还原历史设定值；
2～80次谐波，支持同时叠加多次谐波输出；0.25～80.75次间谐波，支持同时叠加多次间谐波输出；
准确度0.05%，实时显示谐波、间谐波、闪变、骤变、基波等波形;具备参数记忆功能， 断电自动保存；
支持电压、电流、功率因数、三相不平衡度等参数的规程实验点快捷输出；
源、表一一体结构；
对标国内知名品牌，质量轻，体积小，操作简便快捷。
主要技术指标
| 指标 | SF6210 |
| 交流电压量程 |
量程：57.7V、100V、220V（选配SF6230：15V、30V、75V、150V、300V、600V） 调节范围：0%~120% RG 调节细度：0.002% RG 准确度：0.03% RD + 0.02% RG 稳定度：0.01% / 2分钟 失真度：≤ 0.2% 输出负载：每相30VA |
| 交流电流量程 |
量程：200mA、1A、5A、20A（选配SF6230：50mA、200mA、1A、5A、10A、25A） 调节范围：0%~120% RG 调节细度：0.002% RG 准确度：0.03% RD + 0.02% RG 稳定度：0.01% / 2分钟 失真度：≤ 0.2% 输出负载：每相30VA |
| 谐波输出 |
谐波次数：2 ~ 80次 谐波含量：0 ~ 40% 谐波相位：0° ~ 359.999° 准确度： Uh ≥ 1% Un：1.0% Un Uh < 1% Un：0.01% Un Ih ≥ 3% In：1.0% In Ih < 3% In：0.05% In |
| 间谐波输出 |
谐波次数：0.25 ~ 80.75次 谐波含量：0 ~ 40% 准确度：1% |
| 闪变输出 |
调制幅度：0 ~ 40% 准确度：< 1% |
| 骤变输出 |
时间范围：0.1ms ~ 320s 调制幅度：0 ~ 40% |
| 交流源相位 |
范围：0° ~ 359.999° 调节细度：0.01° 准确度：0.05° |
| 功率因数 |
调节范围：-1 ~ 0 ~ +1 分辨率：0.0001 准确度：0.05% |
| 交流源频率 |
范围：30 ~ 70Hz 调节细度：0.001Hz 准确度：0.005Hz |
| 环境条件 |
工作电源：220V ± 15% 环境温度：0°C ~ 40°C 相对湿度：≤ 85% |
| 尺寸与重量 |
主机重量：＜15kg（选配功能不同，重量有所差异） 尺寸：468mm × 154mm × 520mm（长 × 高 × 宽） |
产品货期
3个月
产品质保期
1年
产品包装清单
主机*1、电源线*1、测试线*1、使用说明书*1
