产品简介
交流采样装置、变送器等设备是发电厂自动化系统中的关键测量单元，它代替传统电测指示仪表和变送器，在电力系统中得到了广泛的应用。在电力系统中，由于网络安全问题，未来数字技术仍无法取代现有的变送器。

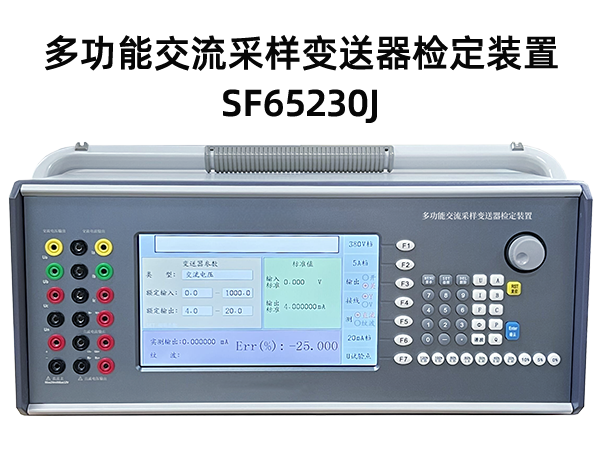

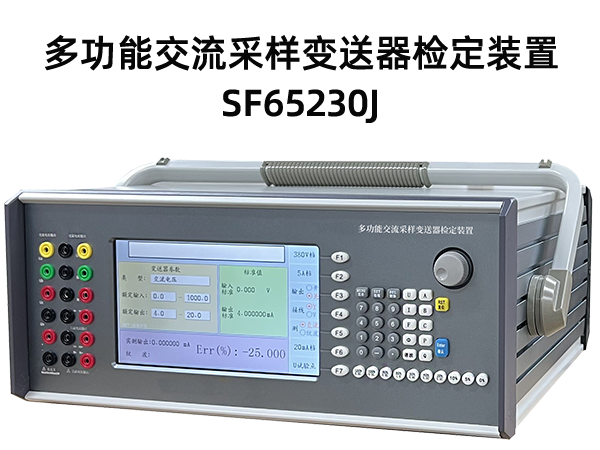

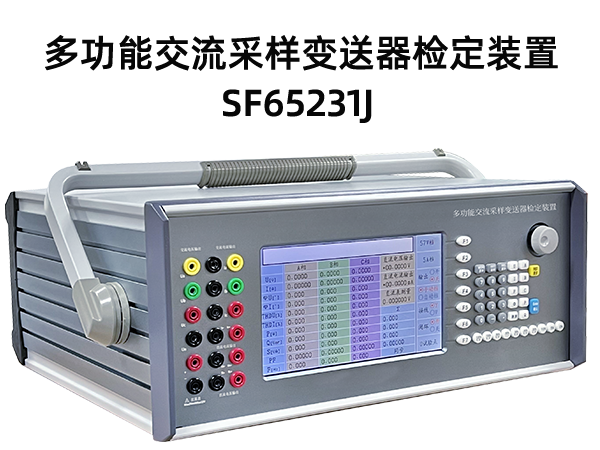

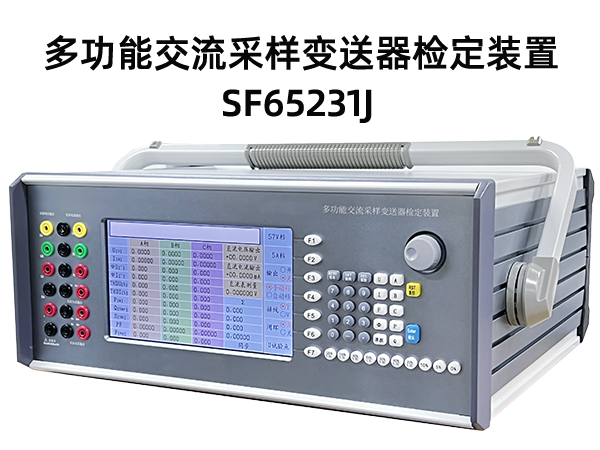

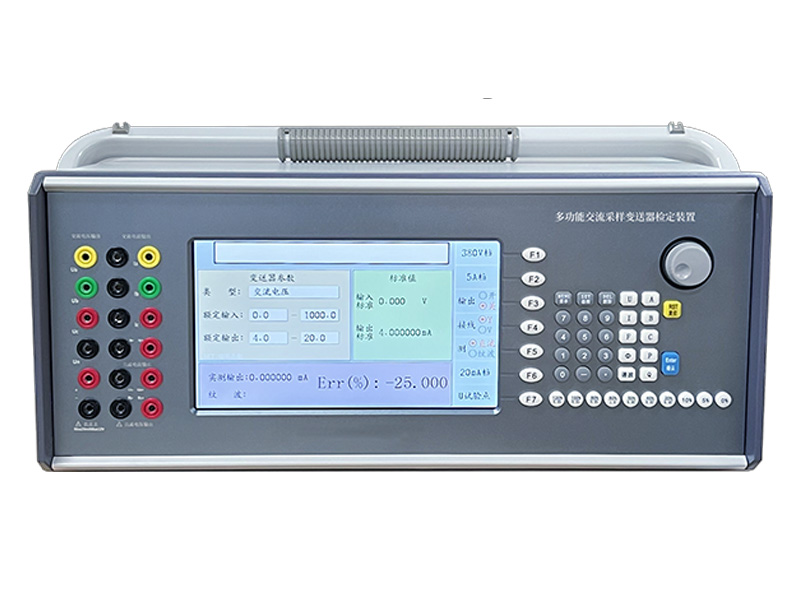

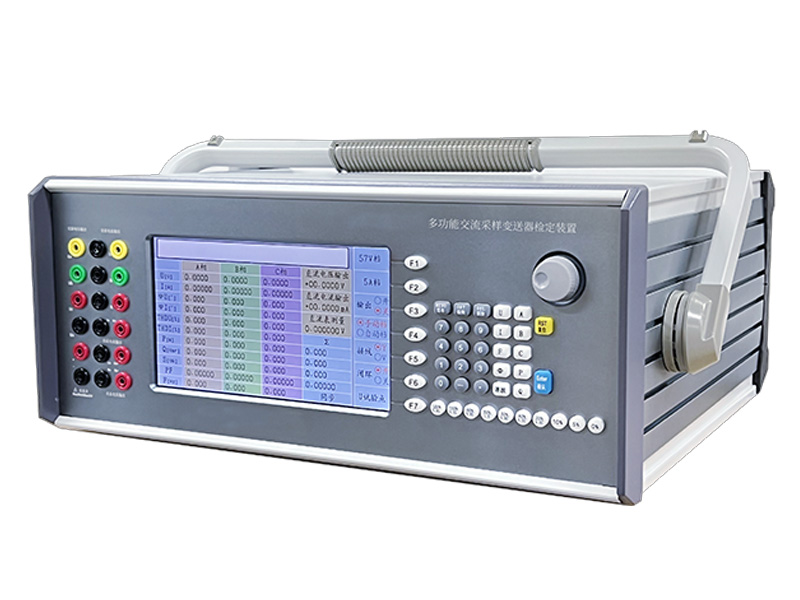

交流采样变送器检定装置是针对发电厂内的变送器、交流采样装置而研制的一款全方位检定校准装置。其全方位功能不仅可以确保变送器的准确性和可靠性，还可选配对时功能实现三遥测试和SOE测试。适用于各类发电厂/变电站、生产厂家、计量检测机构的质检、计量及仪表维修。
主要功能
l 提供高精度的授时功能，时间相关输出误差小于100μs；支持站内IRIG-B码对时；
l 具有三遥（遥测、遥控、遥信）测试、同期测试、SOE（SequenceOfEvent，事件顺序分辨率）测试（站内SOE、站间SOE）、谐波测试、可调的直流电源、标准表、电能脉冲输入及输出、可编程脉冲输出等功能，
l 4路独立开关量输入节点(64或32路开关量），同时兼容空节点与15V～250V有源节点；
l 支持和北斗授时，支持IRIG-B码输入功能，可接收变电站电网IRIG-B码时间同步信号；
l 内置符合规程的三遥测试测试方案，支持随时调用、修改、另存等；
l 具有过载保护、电流开路保护，电压短路保护等功能，具有故障监测、诊断及闭锁功能。
技术指标
| 功能 | 技术指标 |
| 交流电压输出 |
量程：57.7V、100V、220V、380V（最大456V） 调节范围：0%~120%RG； 调节细度：0.002%RG； 准确度：0.03%RG+0.02%RG（选配0.012%RD+0.008%RG）； 稳定度：0.01%/2分钟 失真度：≤0.2% 输出负载：每相40VA |
| 交流电流输出 |
量程：200mA、1A、2A、5A、20A（最大24A）； 调节范围：0%~120RG； 调节细度：0.002%RG； 准确度：0.03%RG+0.02%RG（选配0.012%RD+0.008%RG）； 稳定度：0.01%/2分钟 失真度：≤0.2% 输出负载：每相40VA |
| 谐波输出 |
谐波次数：2~37次，选配2~100次； 谐波含量：0~40%； 谐波相位：0°~359.999° 准确度：0.1% |
| 交流源相位 |
范围：0~359.999°； 调节细度：0.01°； 准确度：0.05° |
| 功率因数 |
调节范围：-1~0~+1； 分辨率：0.0001Hz； 准确度：0.05%Hz |
| 电能脉冲 | 2路输入和输出 |
| 交流源频率 |
范围：30~100Hz； 调节细度：0.001Hz； 准确度：0.005Hz |
| 直流电压输出 |
量程：75mV、200mA、1V、10V、75V、150V、300V、600V(最大720V)； 调节范围：0%~120%RG； 调节细度：0.002%RG； 准确度：0.03%RD+0.02%RG（选配0.012%RD+0.008%RG） |
| 直流电流输出 |
量程：1mA、20mA、200mA(最大240mA)； 调节范围：0%~120%RG； 调节细度：0.002%RG； 准确度：0.03%RD+0.02%RG（选配0.012%RD+0.008%RG） |
| 直流表 |
电压量程：±10V、±5V、±2.5V； 电流里程：±20mA、±10mA、±5mA、±1mA； 准确度：0.02%RG（选配0.01%RG） |
| 开关量 |
4路输出和输入（选配64路输出，32路输入） |
| 对时功能（选配） | GPS对时、北斗对时、B码对时 |
| 尺寸与重量 |
主机：＜20Kg（选配功能不同，重量有所差异） 尺寸：468MM×200MM×432MM（长×高×宽） |
选型指南
| 功能配置 | SF65231J | SF65230J |
| 三遥测试（遥测、遥控、遥信） | 可选配 | × |
| 站内、站间SOE分辨率测试 | 可选配 | × |
| 谐波输出 | √ | √ |
| 直流电压输出 | √ | √ |
| 直流电流输出 | √ | √ |
| 三相交流电压 | √ | √ |
| 三相交流电流 | √ | √ |
| 开入兼容空节点及有源节点，极性自动 | 可选配 | × |
| 电能校验 | √ | √ |
| 对时功能（B码，GPS，北斗） | 可选配 | × |
| 变送器校验 | √ | √ |
| 电能脉冲测试 | √ | √ |
| 三相交流标准表 | √ | × |
产品货期
3个月
产品质保期
1年
产品包装清单
主机*1、电源线*1、测试线*1、使用说明书*1
