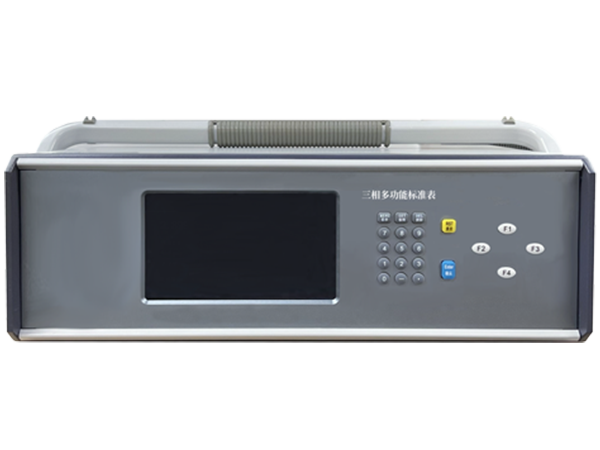

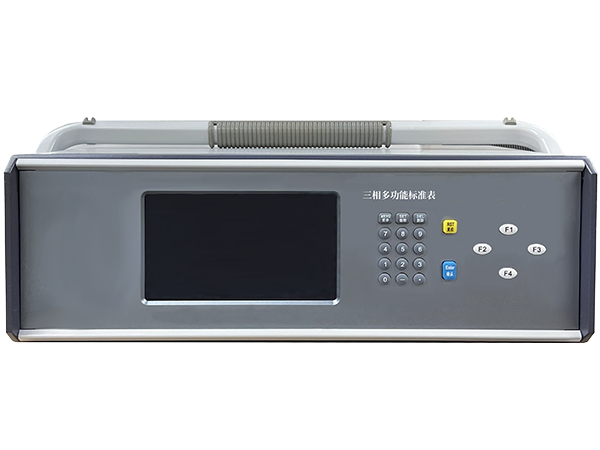

三相电能标准表
SF7200三相电能标准表是参照国家相关标准和电力行业标准研制而成的一台高精度三相电量测量标准表。能实时测量三相电压,三相电流的幅度,电压相位,电流相位,各相功率相角,功率因数和不对称度等参数。
价格： ￥ 98000
您已选择：1 份
评价
产品特点
- 宽量程、高精度，电压测量可达1000V、电流测量可达100A、测量精度可达0.02%；
- 可同时对每相电压、电流的失真度进行测量；
- 可同时测量2～63次谐波；
- 能实时显示三相四线、三相三线及单相接线方式下的畸变波有功功率、畸变波有功电能、基波有功功率、基波有功电能、总谐波有功功率、总谐波有功电能、分次谐波有功功率、分次谐波有功电能等电量参数；
- 可显示实时向量图（以UA默认相位为相位基准）；
- 电压、电流具有量自动切换功能；
- 能测量三相四线、三相三线及单相接线的各相有功功率、无功功率、（真无功功率）、视在功率、有功电能、无功电能（真无功电能）、视在电能及总的有功功率/无功功率/视在功率/有功电能/无功电能/视在电能等量。
- 能设置三相二元件跨相90°无功功率测量方式，三相三元件跨相90°无功功率、无功电能测量方式、三相二元件人工中性点无功功率和60°内相角无功电能测量方式，特别适用于校验具有类似接线原理的无功功率表和无功电能表。
- 具有电能脉冲输出端口，支持脉冲常数的自动/手动设置。
- 具有电能脉冲输入端口，可测量有功电能表、无功电能表、视在电能表等。
- 能测量电能计量装置的不对称度、功率稳定度、电能综合误差及标准偏差等。
- 配备有RS232接口、网络接口，可与PC机联机通讯
技术指标
| 功能 | 技术指标 |
| 输入电压测量 |
量程：10V、22V、60V、220V、400V、600V、1000V（最大1050 V）量程自动切换 测量范围：（0～120）%RG1000V（0～105）%RG 准确度：0.0238（30V≤U≤720V，Ua、Ub、Uc、Un端子输入）：0.05级（0.75V~30V，Ua、Un端输入小电压测量） 分辨率：0.001%RG |
| 输入电流测量 |
量程：100mA、200mA、500mA、1A、5A、20A、50A 、100A ； 测量范围：（0～120）%RG 准确度：0.02级 分辨率：0.001%RG |
| 输入功率测量 |
有功功率测量准确度 正弦波有功功率 ±0.02%RD（22V～1000V，100mA～120A，PF≥0.5） 畸变波有功功率 ±0.05%RD（22V～1000V，100mA～120A，基波PF=1） 2-63次谐波有功功率 ±0.5%RD（22V～1000V，100mA～120A） 谐波总有功功率 ±0.5%RD（22V～1000V，100mA～120A） 无功功率测量准确度 正弦波无功功率 ±0.05%RD（22V～1000V，100mA～120A，PF≥0.5） 视在功率测量准确度 正弦波视在功率 ±0.02%RD（22V～1000V，100mA～120A） |
| 电能测量 |
正弦波有功电能 ±0.02%（22V～1000V，100mA～120A，PF≥0.5） 畸变波有功电能 ±0.05%（22V～1000V，100mA～120A，基波PF=1） 2-63次谐波有功电能 ±0.5%（22V～1000V，100mA～120A） 谐波总有功电能 ±0.5%（22V～1000V，100mA～120A） 无功电能测量准确度 正弦波无功电能 ±0.05%（22V～1000V，100mA～120A，PF≥0.5） 视在功率测量准确度 正弦波视在电能：±0.02%（22V～1000V，100mA～120A） |
| 电能脉冲 |
脉冲输出：2路输出，可设置，最高脉冲输出频率为160kHz 脉冲输入：4路输入，最高接收脉冲频率为160kHz |
| 频率测量 |
范围：45～65Hz 分辨率：0.0001Hz 准确度：0.005Hz |
| 相位测量 |
范围：0～359.999° 分辨率：0.001° 准确度：0.01° |
| 功率因数 |
测量范围：-1～0～+1 分辨率：0.0001 准确度：0.05% |
| 尺寸与重量 |
主机：10Kg（选配功能不同，重量有所差异） 尺寸：460mm×155mm×520mm（长×高×宽） |
产品应用
适用于第三方计量机构、电力、计量、铁路、工矿企业科研院所等单位的质检、计量及仪表维修，既可以在实验室使用，又能携带到现场。该产品为各种电子仪器和设备提供可靠的三相电能参数的校准、测试和评估。
产品货期
3个月
产品质保期
1年
产品包装清单
主机*1、电源线*1、测试线*1、使用说明书*1
