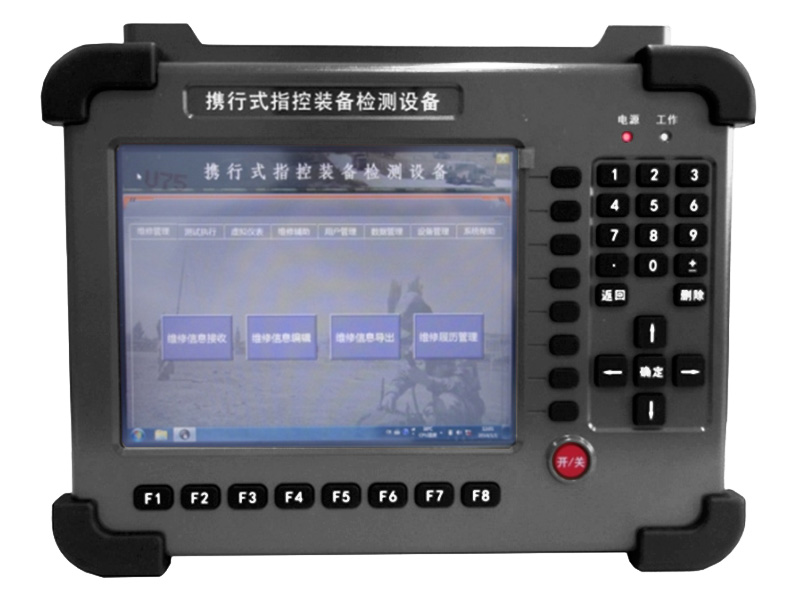

便携式指控设备检测仪
SF2303-3便携式指控设备检测仪是针对ATM交换机、网络控制设备、信息终端、加固服务器、显示器等各接口进行快速检测的一种自动测试设备，适用于担负指控设备使用和维护任务的用户，以及承担指控设备检修任务的工厂、企业。
评价
产品特点
· 小体积，大实用。测试功能包括话路、接口(E1、A、K)、光源、光功率、电压、电流、电阻、及波形等分析。
· 自动化测试ATM交换机设备、以太网交换机、加固计算机、加固显示器、加固服务器等指控类设备的通用、专用接口连通性。
· 内部封装多种装备维修资料，供用户查询维修知识，指导维修过程标准操作。
· 设备测试指标精度高。

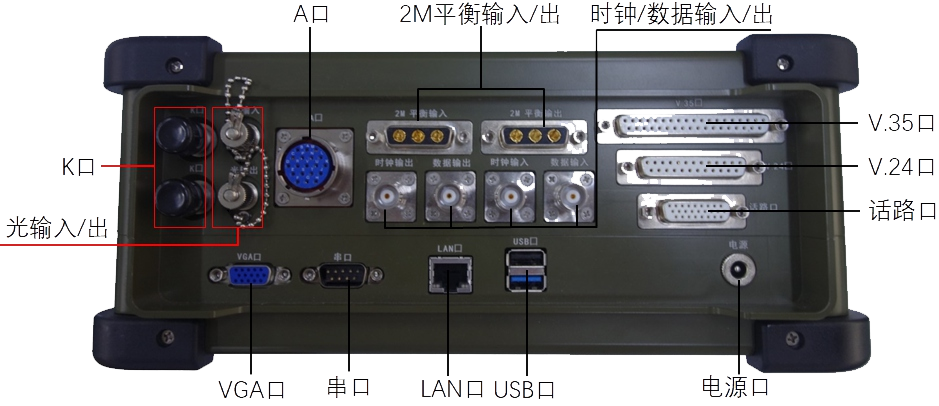

产品接口
技术指标
| 参数指标 | ||
| 话路测试 | 波形 | DTMF |
| 发送通道 | 8 | |
| 接收通道 | 8 | |
| 接口连通性测试 | 可测接口类型 | RS232、USB2.0、VGA、10/100/1000Mbps以太网口 |
| 本机接口数量 | RS232:2个；USB2.0:2个；VGA:1个；以太网口：2个 | |
| E1口误码测试 | 速率 | 2.048Mb/s |
| 输出码型 | HDB3 | |
| A口误码测试 | 速率 | 128kb/s、256kb/s、512kb/s、1024kb/s、2048kb/s |
| K口误码测试 | 速率 | 16kb/s、32kb/s、64kb/s、128kb/s |
| 光源 | 中心波长 | 1310nm±20nm |
| 光功率测量 | 测量范围 | -50dBm～+10dBm (1310nm,1550nm) |
| 波形分析 | 带宽 | 200MHz |
| 通道数量 | 2 | |
| 垂直范围 | 2mV/div~5V/div | |
| 水平范围 | 1ns/div～50s/div | |
| 电压测量准确度 | ±5% | |
| 最大输入电压 | 40Vpp | |
| 万用表测试 | 交流电压测量范围 | 10mV～300V |
| 交流电流测量范围 | 10mA～3A | |
| 直流电压测量范围 | 10mV～300V | |
| 直流电流测量范围 | 10mA～3A | |
| 电阻测量范围 | 100～20M | |
| 尺寸 | 293mmx234mmx123mm | |
| 重量 | 6.5kg | |
产品配置清单
| 序号 | 描述 | 型号 | 名称 | 数量 | 备注 |
| 1 | 主机 | SF2303-3 | 便携式指控设备检测仪 | 1 | |
| SF2303-3-01 | 万用表模块 | 1 | |||
| SF2303-3-02 | 示波器模块 | 1 | |||
| 2 | 标准配置 | / | 万用表模块数据线 | 1 | |
| / | 万用表表笔 | 1 | |||
| / | 示波器模块数据线 | 1 | |||
| / | 示波器探头 | 1 | |||
| / | 电源适配器 | 1 | |||
| / | 携行包 | 1 | |||
| / | VGA测试电缆 | 1 | |||
| / | USB测试电缆 | 1 | |||
| / | 串口环路器 | 1 | |||
| / | RS232测试电缆 | 1 | |||
| / | 以太网测试电缆 | 1 | |||
| / | A口环路器 | 1 | |||
| / | A口测试电缆 | 1 | |||
| / | K口测试电缆 | 1 | |||
| / | E1口环路器 | 1 | |||
| / | E1口测试电缆 | 1 | |||
| / | 光缆环路器 | 1 | |||
| / | 单模光纤软线 | 1 | |||
| / | 单模两芯扩束光纤 | 1 | |||
| 3 | 保修 | / | 一年 | 可升级 |
